Aktualnie antena kt贸rej u偶ywam, to doublet 2x15m zasilany lini膮 symetryczn膮 – drabink膮 – oko艂o 600 Ohm. Po zwarciu ko艅c贸w drabinki od strony zasilania powstaje antena T, czyli vertical z dodatkow膮 pojemno艣ci膮 na szczycie.
O ile doublet to antena kompletna, tak vertical potrzebuje jakiego艣 rodzaju przeciwwagi. Mog膮 to by膰 radiale u艂o偶one na gruncie, mog膮 by膰 te偶 zakopane. Mog膮 by膰 to przeciwwagi strojone, zawieszone nad gruntem. Mo偶e to te偶 by膰 FCP – zawini臋ta w specjalny spos贸b przeciwwaga. Tego rozwi膮zania jednak nie testowa艂em.
Analizy w MMANA pokazuj膮, 偶e w pa艣mie 160m moja antena T maksimum pr膮du ma przy samym gruncie (dla pasma 80m maksimum pr膮du jest na samym szczycie anteny – zachowuje si臋 troch臋 jak p贸艂falowy end fed – ziemia nie jest a偶 tak krytyczna). Dla 160m zatem ziemia powinna by膰 bardzo dobra.
Z tego powodu w mojej instalacji skrzynka antenowa stoi po艣rodku terenu prostopadle pod 艣rodkiem doubletu (w antenie T cz臋艣膰 pionowa powinna by膰 tak prostopad艂a jak to tylko mo偶liwe – tak, by zachowa膰 dook贸lno艣膰 anteny). Teren ten o wymiarach 5m x 5m wy艂o偶ony jest stalow膮 grubo cynkowan膮 ogniowo, zgrzewan膮 siatk膮.

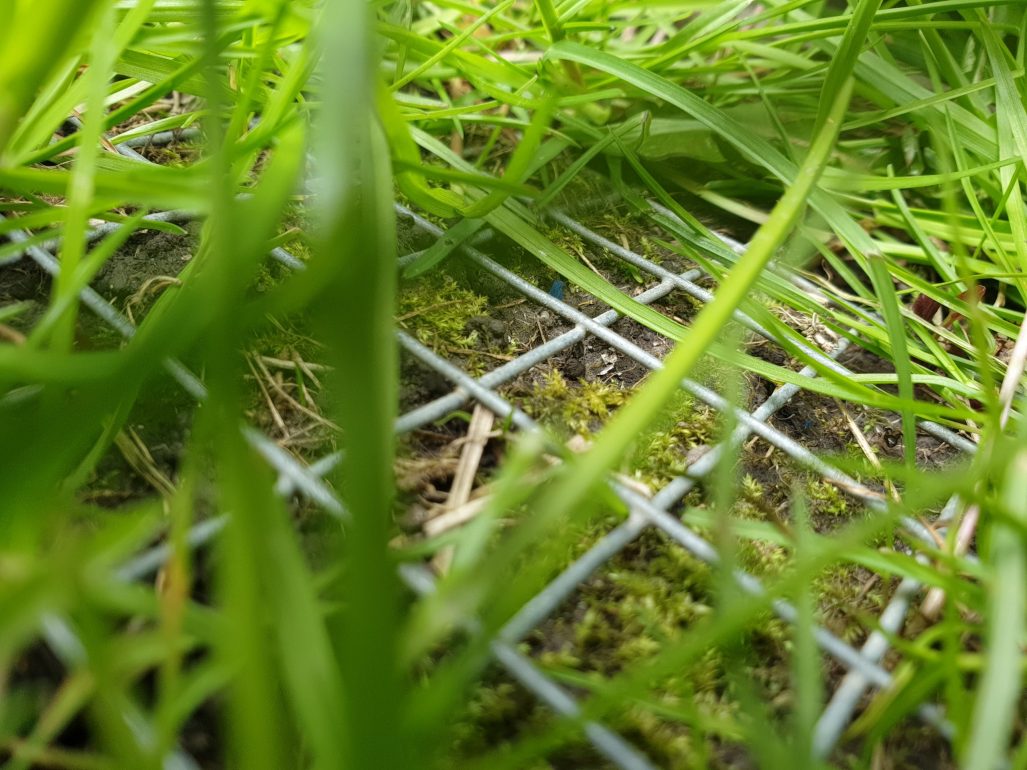

Teren najpierw nisko wykosi艂em, wygrabi艂em. Z drutu stalowego wygi膮艂em “szpilki” w kszta艂cie litery U, kt贸rymi przypi膮艂em siatk臋 do gruntu. Po u艂o偶eniu i polutowaniu siatki przysypa艂em j膮… popio艂em. Popi贸艂 jest bardzo drobny i “podci膮ga” dobrze wilgo膰. Sta艂y kontakt siatki z gruntem, wilgotnym gruntem b臋dzie stabilizowa膰 jako艣膰 ziemi tej anteny. Zagraniczne 藕r贸d艂a do tego celu zalecaj膮 bentonit. Bentonitu nie testowa艂em, popi贸艂 natomiast je艣li ro艣linno艣膰 go przero艣nie zdaje si臋 dzia艂a膰 ca艂kiem dobrze. No i mam go za darmo w sporych ilo艣ciach po ka偶dym sezonie grzewczym.

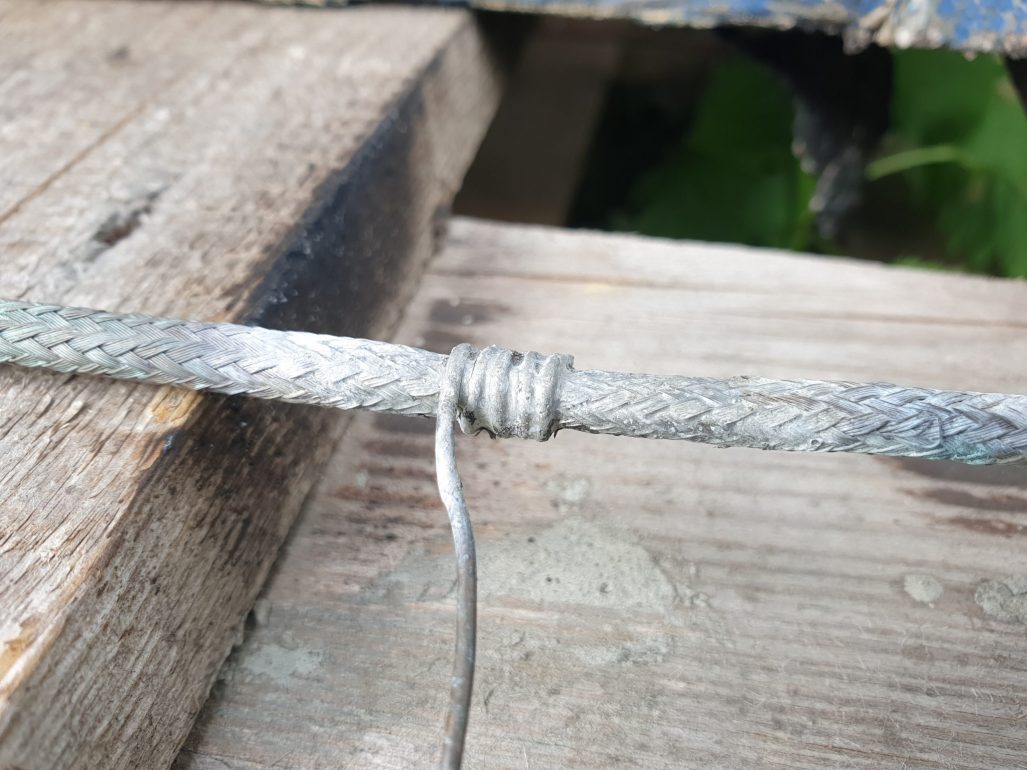

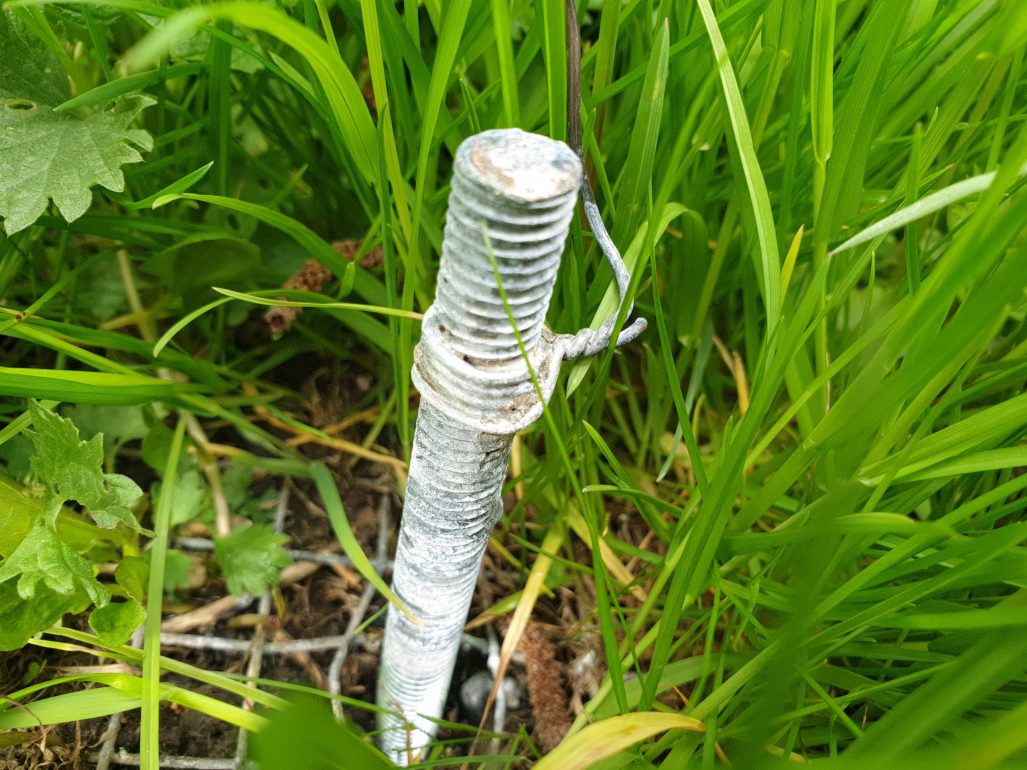

W kilku miejscach po艂膮czy艂em siatki plecionk膮 miedzian膮 (cynowany oplot zdj臋ty z przewodu koncentrycznego), a nast臋pnie zlutowa艂em u偶ywaj膮c cyny, palnika i pasty lutowniczej. Ca艂o艣膰 dodatkowo po艂膮czona jest z pr臋tem gwintowanym ocynkowanym o d艂ugo艣ci 2m.
Siatka stalowa i tak samo pr臋t stalowy – cynkowany nie jest mo偶e idealnym rozwi膮zaniem, ale na pewno tanim. Gleba u mnie jest do艣膰 zasadowa i z moich obserwacji nie wp艂ywa na zwi臋kszon膮 korozj臋. Docelowo planuj臋 do艂o偶y膰 uziom kilkumetrowy – przeznaczony do tego celu.
Radiale interesuj膮 mnie w szczeg贸lno艣ci dla pasma 160m. Ich d艂ugo艣膰 to 18m. Sk膮d taka d艂ugo艣膰 a nie inna? P贸艂falowy dipol na 160m le偶膮cy na moim gruncie ma d艂ugo艣膰 36m. Jak wida膰 wsp贸艂czynnik skr贸cenia ze wzgl臋du na blisko艣膰 gruntu jest spory. 1/4 fali wychodzi wi臋c te 18m i takich radiali postanowi艂em u偶y膰.
Jak wcze艣niej napisa艂em niezwykle wa偶ne jest minimalizowanie strat w w臋藕le pr膮du. W mojej instalacji zapewnia to siatka, ale r贸wnie偶 kr贸tsze radiale, kt贸re stara艂em si臋 u艂o偶y膰 mo偶liwie g臋sto wko艂o punktu zasilania. Te kr贸tkie radiale maj膮 d艂ugo艣膰 do 10m.
Wko艂o palety, na kt贸rej stoi skrzynka antenowa otoczona jest “szyn膮” uziemieniow膮 wykonan膮 z oplotu z grubego przewodu koncentrycznego (Lepsza by艂a by rura miedziana, ale w tym projekcie koszty to wa偶na kwestia. Przew贸d mia艂em – rur臋 musia艂 bym kupi膰). W wielu miejscach szyna ta po艂膮czona jest kr贸tkim, grubym miedzianym przewodem z siatk膮. Dodatkowo bezpo艣rednio do tej szyny pod艂膮czone s膮 radiale.
Dobrej jako艣ci ziemia przy takiej antenie i przy tych cz臋stotliwo艣ciach jest cz臋sto lekcewa偶ona. A to niestety b艂膮d. Trzeba podj膮膰 wszystkie mo偶liwe kroki, by ka偶dy element systemu antenowego by艂 jak najlepszy. Ka偶da strata sumuje si臋 wp艂ywaj膮c na gorsze wyniki. Do testowania wprowadzonych zmian polecam zawody na QRP, ewentualnie pskreporter. O ile maj膮c do dyspozycji 100, 500, czy 1500 W wielkich zmian “na oko” pewnie nie zobaczymy dok艂adaj膮膰 par臋 radiali, czy wprowadzaj膮c drobne usprawnienia. U偶ywaj膮c jednak 5W kilka radiali wi臋cej mo偶e ju偶 oznacza膰 kilka QSO wi臋cej, dodatkowy mno偶nik itp. Satysfakcja gwarantowana 馃檪 !
