Ten serwer WebSDR zbudowany jest z użyciem dedykowanego do tego celu serwera (i5-3470 CPU @ 3.20GHz z 8GB pamięci). Odbiornik aktualnie jest jeden – SDRplay RSP1A. Po ostatniej aktualizacji dostępne są dwa trzy odbiorniki – SDRplay RSP1A dla pasma 80m oraz dwa RTL-SDR V3 obsługujące pasmo 160m i 40m. Do odbiorników podłączona jest oddalona o około 60m od najbliższych zabudowań antena LoG (Loop On Ground – pętla leżąca bezpośrednio na gruncie) o boku około 6m. Aktualnie odbiornik sprzętowy jest tylko jeden , natomiast z niego Z każdego z odbiorników równolegle korzystają dwa programy – websdr od PA3FWM oraz OpenwebRX. OpenwebRX ma świetną funkcję – dekodowanie FT8 i raportowanie do pskreporter. OpenwebRX niestety w porównaniu do websdr od PA3FWM ma gorsze audio. Chciałem mieć dostępne obie funkcje – zarówno dobre audio jak i dekodowanie. Udało się to zrobić dzięki programowi rtl_mus, który działa jak proxy dla rsp_tcp (odpowiednik rtl_tcp dla RSP1A). Przez pewien czas dostępne było przełączanie pasm – 40m za dnia, 80m – w nocy. Powoli zaczynam wprowadzać docelową konfigurację, w której każde pasmo będzie miało swój dedykowany odbiornik – z tego powodu aktualnie dostępne jest tylko pasmo 80m. W przyszłości dostępne będą dodatkowe odbiorniki oraz anteny, które będzie można przełączać. To jest hobby, projekt amatorski a to wszystko zabiera czas i fundusze. Proszę zatem o cierpliwość.
  • Od 1 stycznia 2022 dostępne są bardziej rozbudowane filtry DSP autorstwa ekipy z Northern Utah WebSDR :).
  • 12go stycznia serwer został przepięty na łącze światłowodowe 150/150 MBit – to otwiera drogę do jednoczesnych transmisji radiowych obserwacji meteorów na YT wraz z niezeakłóconym działaniem websdr, w przygotowaniu jest dodanie kolejnych pasm
  • UPDATE: tego samego dnia udało się dodać pasmo 40m wraz raportowaniem do pskreporter 🙂, do drobnych poprawek jeszcze wersje mobilne
  • 14 styczeń – dodałem wyświetlanie aktualnych spotów z dxclustra SP2PUT
  • 18/19 styczeń – od teraz użytkownik domyślnie trafiać będzie na główną stronę zawierającą wszystkie pasma, dodatkowo są udstępnione podstrony – osobne dla każdego z pasm. Docelowo w tym miejscu zalogowani użytkownicy będą mogli przełączać anteny odbiorcze – na każdym z pasm będzie można wybrać inny kierunek – możliwość zmiany kierunku będzie niezależna od odbiornika
  • 24 styczeń – dodane kolejne pasmo – 160 m 🙂
  •  5 luty – do tej pory przedwzmacniacz W7IUV obsługiwał odbiornik dla 160m. Ostatnio po sporych opadach śniegu doszedłem do wniosku, że przepięcie przedwzmacniacza na wejście dzielnika może być lepszym rozwiązaniem. Na 160m zmiany powinny być niemal niezauważalne, natomiast na 80m i 40m zmiany powinny być już znaczące.
  • 6 luty – od dziś websdr dostępny jest w aplikacji pRxTx 🙂
  • 18 luty – porządki w okablowaniu i poprawienie uziemienia. Zgodnie z tym, co napisałem we wpisie dotyczącym uziemienia – wokoło punktu zasialania anteny nadawczej na gruncie rozłożoną mam (obecnie przerośniętą już trawą) zgrzewaną siatkę ocynkowaną. Ostatnia moja inspekcja wykazała, że niestety lutowane łączenia w niektórych miejscach są luźne. Zacząłem to poprawiać. Szczegóły wkrótce w nowym wpisie.
  • 18/19 luty – uruchomiłem testowo pasmo 60m
  • 24 luty – pasmo 60m zostało przesunięte nieco w dół, by dostępny był do odsłuchu The Buzzer/UVB-76
  • 3 marzec – poprawa układu strony, dodanie mapki greyline
  • 23 marzec – antena została przeniesiona w inne miejsce, została wymieniona na większą pętlę. Do tej pory była to pętla 6×6 m, obecnie jest to około 12×12 m, zatem powierzchnia anteny jest 4x większa. Przekłada się to na wyższy poziom sygnału i lepszy odbiór DX (co już teraz widać na pskreporter).
  • 19/20 kwiecień – prace serwisowe – uporządkowanie okablowania, wymiana jednego z dysków twardych (po odbudowie macierzy w najbliższym czasie kolejny dysk będzie wymieniony) oraz instalacja kart dźwiękowych, które obsługiwać będą pasma VLF, 630 oraz 2200 m 🙂
  • 11 maj – fider do pętli został skrócony do niezbędnego minimum (do tej pory antena zmieniała rozmiar i lokalizacje kilka razy – by zachować elastyczność w tych zmianach – było sporo więcej przewodu niż trzeba – tak by można było łatwo przenosić antenę w różne lokalizacje. Aktualnie antena jest w docelowym miejscu, fider więc można skrócić do wymaganej długości). Niedługo będą miały miejsce jeszcze inne, dość znaczące zmiany, ale informować o tym będę w kolejnych wpisach.
  • 20 czerwiec – dodałem formularz kontaktowy do szybkiego powiadamiania mnie o problemach na stronie – któryś odbiornik przestanie odbierać, ewentualnie będzie nie to co być powinno – pisz proszę śmiało. Wiadomość taka powinna trafić do mnie w teorii – do minuty 🙂
  • 23 czerwiec – uruchomiony testowo odbiornik qo-100. Aktualnie jest to wersja przejściowa – będzie jeszcze poprawiana. Wzrośnie poziom sygnału i S/N. Robię różne przemeblowania na działce związane m.in. z moimi krótkofalarskimi projektami. Lokalizacja, gdzie stoi antena i tak miała powstać i tak miał tam być wmurowany słupek. Gdy słupek już był… szkoda by było, by nie zawisła na nim taka spora antena 😉
  • 14 lipiec – dodałem pasmo 20M – tym razem nie pętla na gruncie, bo one sobie już tak średnio radzą na wyższych pasmach, ale trochę przerobiony mini whip na ~4m metalowym maszcie. Maszt przymocowany cybantami do rury studni :). Rura schodzi 5m pod grunt no i oczywiście zanurzona w wodzie więc tak zalecane porządne uziemienie w przypadku tych anten powinno się sprawdzić. Fider do anteny idzie wewnątrz masztu. Przy podstawie wstawiony dławik prądowy – kilkanaście zwojów koncentryka na rdzeniu 240-31. Dodatkowo na wejściu sdr filtr pasmowy na 20m i transformator separujący. Antena od najbliższych zabudowań oddalona ~45 m, dalsze budynki w odległości 70-90m
  • 19 lipiec – poprawiłem niepewne połączenie uziemienia, co skutkowało bardzo dużymi zakłóceniami widocznymi głównie na 80 i 60 m.
  • 10 wrzesień – ze względu na planowane prace „w terenie” pasma 160, 80, 60 oraz 40 m obsługiwane są aktualnie przez antenę mini whip. Pasmo 20 m obsługuje tymczasowo dotychczasowa antena obsługująca pasma 160-40 m. W trakcie prac pasmo 20m będzie odłączone. Prace będą wykonywane w dniach 12-18 września. Mogą w tych dniach być przerwy w odbiorze. Jest to początek dawno już zaplanowanych prac mających umożliwić dostęp do przełączanych anten kierunkowych BoG (Beverage on Ground). Jak na razie będzie to zestaw dwóch dwukierunkowych anten. Jedna z nich skierowana będzie na 315º/135º, druga na 45º/225º. To będą 4 dostępne kierunki (skierowane na najpopularniejsze kierunki DXowe – Ameryka Północna i Południowa, Afryka, Japonia i Australia). Do pełni szczęścia przydał by się jeszcze kierunek wschód-zachód – szerokość wiązki to około 90º, zatem antena skierowana na Japonię – Australię obejmuje „bokiem”, gdzie sygnał nie będzie już tak dobry. Jako piąty kierunek – będzie jako odniesienie – antena mini-whip.
  • 10 wrzesień, wieczór – powrót do starej konfiguracji. Antena mini whip na niskich pasmach sprawuje się dużo gorzej w porównaniu do anteny LoG, nie mam serca męczyć Was takimi szumami :). Postaram się jakoś inaczej rozwiązać ten problem.
  • 17 wrzesień – zakończony został pierwszy etap rozbudowy stacji. Antena jak na razie pozostaje ta sama, przy czym przedwzmacniacz został przeniesiony i jest zaraz przy antenie. Zmiane uległ też feeder – aktualnie jest to 90 m ekranowanego przewodu cat7. Zastosowanie lini symetrycznej zamiast przewodu koncentycznego pozwoliło znacznie ograniczyć odbiór zakłóceń pochodzących z oplotu przewodu koncentrycznego. Jako, że brak tutaj „common mode” – nie ma potrzeby stosowania dławików ferrytowych. Taka długość przewodu wnosi tłumienie około 3-3.5 dB, rozdzielacz sygnału w shacku kolejne około 6 dB. Z tego powodu – by nie tłumić i tak już słabych sygnałów – przedwzmacniacz jest zaraz przy antenie.

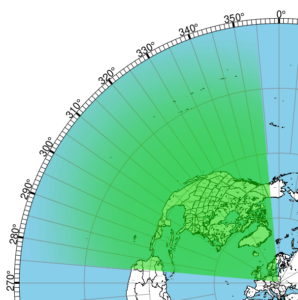

  • 3 październik – antena LOG (loop on ground), która do tej pory była główną anteną została odłączona. Aktualnie pasma 160-40 m podłączone są do 36 m anteny BOG (beverage on ground) skierowanej na około 315º. Taka długość wynika ze znacznego współczynnika skrócenia przwodu leżącego na gruncie. Poprawił się znacznie S/N, antena ma wyraźną kierunkowość i sporo niższe kąty, przez co odbiór dalszych stacji powinien być częstszy.
