Dziękuję za wszystkie komentarze. Cieszę się, że tak wielu osobom moja praca jest przydatna. Widzę tutaj stałych bywalców, co mnie bardzo cieszy. Mam jeszcze jeden dongle rtl-sdr v3 do zagospodarowania. Napiszcie proszę jakie jeszcze pasmo chcieli byście tutaj widzieć. Niestety moje QTH jest w dolinie, nie ma co liczyć na spektakularne rezultaty na wyższych pasmach (2m itp), no chyba że Es’hail-2. Rdzewieje u mnie pod ścianą czasza coś chyba 1,6m, także być może można by podziałać tutaj w tym kierunku, ale potrzebna była by przede wszystkim deklaracja, że takie coś było by faktycznie potrzebne. A może całkiem inne pasmo? Może 6m? 20m?
Thank you for all your comments. I am glad, that so many people find my work useful. I see regulars here, what makes me very happy. I have one more dongle rtl-sdr v3 lying around. Please write what other bands you would like to see here. Unfortunately my QTH is in the deep valley, there’s nothing to count on spectacular results on the higher bands (2m, etc.), unless maybe Es’hail-2. I’ve got a 1.6m dish rusting at the wall, so maybe it would be possible to work in this direction, but I’d need a declaration from you, that such a thing would actually be needed. Or maybe 6m, 20m?
Część Piotr.
Gratuluję projektu, SDR świetnie się rozwija. Dobrze że wpadłeś na pomysł zainstalować antenę Log, porównałem sobie raporty FT8 z pasma 40m i okazało się że działa rewelacyjnie w porównaniu do pętli 42m.
Zostań przy niej bo naprawdę świetnie pracuję, KK5JY chwali tą antenę.

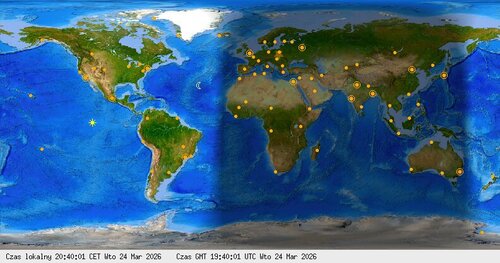

Większość anten rezonansowych przeciąża odbiorniki SDR, podczas greyline strefy.
Ciekawi mnie czy stosujesz linie transmisyjną rezonansową i dławiki na końcach bo tu też można dużo zyskać na odbiorze.
Przydałoby się pasmo 20m eksperymentalnie uruchomić taka moja sugestia ale to już sam zdecydujesz.
Pozdrawiam serdecznie.
Linia zrealizowana jest aktualnie na przewodzie od tv sat (jakiś triset jak pamiętam), jest to tyle, ile miałem w jednym kawałku – nie dopasowywałem jakoś szczególnie. Natomiast ciągłość oplotu i dławiki to konieczność. Wszelkiej maści dławiki prądowe (current choke), gdzie przewody są na wierzchu – odpadają. Wszelkie prądy asymetrii mają zostać na zewnątrz. Do anten odbiorczych dobrze takie dławiki robi się na rg174 i zaciskanych na kablu wtykach F.
Antena LoG zostanie jako taka ogólna – „referencyjna”, bo dla wysokich kątów jest dookólna. Docelowo kierunki zrealizowane będą na ~70m Beverage on Ground (BoG antenna). Tutaj dopiero jest różnica względem verticala np. W ubiegłorocznym CQ 160 SSB bardzo dużo miałem możliwości, by się o tym przekonać. Na pętli LoG na raz stacja z UK i QRM/splatter zza Buga. Po przejściu na kierunek QRM spadł o 2s, stacja z UK w górę o 3s.
Jeśli chodzi o pasmo 20m, to myślałem też o tym, ale to bym musiał osobny przewód ciągnąć i jakąś pewnie pętlę postawić już ponad gruntem. BoG czy LoG na 20m już tak sobie działa. Pomyślę o tym bliżej wiosny.
Dziękuje za informacje, najważniejsze że masz zapał do pracy i czas.
Ja nie stosuje już od dawna dławików nawijanych na toroidalnych ferrytach bo są mało skuteczne.
Używam rdzeni cylindrycznych na liniach transmisyjnych – są nieporównywalnie skuteczniejsze dla w.cz. i śmieci RF.
Wystarczy 6 do 8 szt. nasunąć na kabel antenowy o odpowiedniej przenikalności do tego bardzo ważne linia o rezonansie napięciowym w przypadku anten pętlowych – zamontować na dwóch końcach linii zasilających antenę i po temacie.
Pomysł z dławikami zaczerpnąłem od Toma W8JI, super strona z kompendium wiedzy. Tom ma niesamowite doświadczenie w tym zagadnieniu oraz zaplecze techniczne.
W przypadku pętli LoG na 20m można lekko podnieść ramkę ale to dosłownie niewiele aby zależć balans miedzy RX na szumami, te anteny LoG mają fajny stosunek S/N a są niedoceniane.
Dla ramki na 20m oraz wyższych pasm np.10m, 6m podają aby robić mniejsza antenę LoG – zmienia się charakterystyka pracy z dookólnej na kierunkową, zalecają podstawić do wzoru :
936/28.7 MHz = 32.6 stopy
32.6×0.9 dla izolowanego przewodu anteny = 29.3 stopy x 0.3048 = 8.93 m
Czyli ramka 8.9m teoretycznie powinna obsłużyć 20m i wyższe pasma (15,10m) bez dominacji kierunkowej.
Linie transmisyjną zalecają w przeliczeniu (VF – 0,84) dla 75ohm Triset 113 – 35.6 m z dławikami cylindrycznymi na końcach.
To równo 2 długości fali dla 20m, 3 dla 15m oraz 4 dla 10m.
Wiesz, w CQ SSB 160m trzeba dysponować porządnymi antenami stojąc na CQ, mieć jeszcze możliwość dorabiania mnożników na 2 RX i do tego w wybranym kierunku słuchać.
To są ciężkie zawody i niekiepskie zaplecze antenowe dla startów na 160m, a za plecami mamy jeszcze Rosję i EU wołających w tym samym czasie :-))
P.S.
Taka sama antena 15 metrów ramki LoG dla wyższych pasm pracuję w tej w chwili jako pojedyncza ramka dla RX w Northfield, Ann Arbor z odbiornikiem KIWISdr, można sobie posłuchać tutaj :
KiwiSDR Northfield Township, Michigan, USA
Pozdrawiam
Z takimi wyliczeniami na sucho to różnie bywa. Przy większych odległościach jak po drodze gdzieś jeszcze przewód jest uziemiany te wyliczenia nie są już takie oczywiste. Kiedyś fider „wyciszałem” w ciekawy myślę sposób. Zamiast anteny na końcu fidera montowałem sztuczne obciążenie, włączałem nośną (przy zredukowanej mocy do kilkunastu watów), w rękę miernik pola i szedłem z miernikiem po przewodzie szukając miejsca z którego „wyciekał” z niego sygnał. W takich miejscach zapinałem ferryty. I tak można dla każdego pasma. Po takim wstępnym sprawdzeniu jeszcze bardziej zmniejszałem moc i sprawdzałem na docelowej antenie. Rezultaty były całkiem przyzwoite. Skoro w takich miejscach coś z przewodu wychodzi, to i pewnie też może wchodzić ;). Czasami faktycznie przy jakiejś przypadkowej długości przewodu zastosowane dławiki zdają się nie dawać zadowalającego rezultatu. W takim przypadku wydłużenie przewodu pomaga.
Strony KK5JY, W8JI, prezentacje WWROF dot. low band czy prace N4IS to podstawowa lektura do wielokrotnego przetrawienia :).
Jeśli chodzi o contesty, to dla mnie to świetna okazja do przetestowania anten. Sporo jest takich „DX menów”, co to kilowaty pakują w antenę, ale odbierają niestety czasem gdzieś remote (pierwsze 2 próby „no copy, no copy” a chwilkę później, tyle że z lagiem jak przy rozmowie z ciocią ze stanów w latach 90tych – 59/58 i bezproblemowe już dalej QSO. Zresztą to wystarczy chwilkę posłuchać, poobserwować. Splatter w górę i w dół, audio przesterowane, wycie turbiny w tle jak przy starcie odrzutowca itd. A są i stacje, gdzie pasmo jak nożem ucięte, audio jak należy i odpowiadają z UK np za pierwszym razem na moje zawołanie z SP na 5W na 160m. Da się? Ano da się :). Łatwiej jest być słyszanym jak dobrze słyszeć. Czasami aż przykro jak europejskie stacje wołają i wołają, ale po drugiej stronie nikt nie odpowiada.
Jeśli chodzi o podnoszenie pętli… Na rozstawianie potykaczy nie mogę sobie pozwolić ;).
Po ostatnich pracach przedwzmacniacz przeniesiony został z shacku pod samą antenę, a sygnał idzie teraz do odbiornika linią symetryczną ~100 Ohm (ekranowany przewód Cat7). Widać sporą poprawę 🙂
2M 70 cm
Hej. Mogę się z tobą jakoś skontaktować ? Chciałbym zrobić taki sdr u siebie 🙂
Pytaj tutaj. Pojawiają się różne pytania, może i komuś innemu odpowiedzi pomogą.
Co to może być na 60 m 5371,13 kHz w USB ? 26.02.22 9:35
Na tej częstotliwości nadaje polska stacja numeryczna S11a.
Hi could you set the lower limit to 60kHz please?
I am looking for Russian LORAN signals
Hi. I think it will be possible in the future. First though I have to finish current project – ability for users to switch antennas for individual bands separatly. This is quite chalenging, because of lots of switching, making a lot of splitters, preamps and also each antenna requires its own feedline (200ft coax for each antenna minimum).
Witam z Ukrainy!Czekamy na ewentualne dodawanie innych pasm.
Tak, wkrótce dojdą pasma 160m i 40m. Spora szansa, że jeszcze w tym miesiącu 😉
Zycze sukcesu!Pozdrawiam z Jaworowa.
Jesteś wielki ! Ukłony
Bardzo dobrze to działa, słucham kiedy tylko mam czas. Pozdrawiam z Rzeszowa.
Cieszę się , że mamy kolejny SDR. Gratuluję i równocześnie będę śledził rozwój projektu.
Zazdraszczam warunkow :). Oczywiscie korzystam z Tych dobroci.
Pozdrawiam
Super rozwiązanie. Słucham z zainteresowaniem. Dzięki!!
pozdrawiam z kolobrzegu
Super odbiór na 80m
grzegorz pozdrawiam z harklowej kn09pr
Rewelacyjny web sdr. Bardzo dobry odbiór słabych sygnałów , niski poziom tła. Szkoda że tylko pasma amatorskie, „pokręciłoby się gałą” w okolicy 8-9mhz. Pozdrawiam.
Nie wiem ocb, ale jest coś strasznie fascynującego i tajemniczego w tym hobby co sprawia że godzinami można siedzieć i nasłuchiwać co się dzieje w eterze, ja się nie znam na tym ogólnie, ale uwielbiam to 🙂 fajnie że są ludzie co dzielą się i udostępniają swój sprzęt żeby takie żuczki jak ja mogły sobie ponasłuchiwać :] dzięki i pozdro z wuero!
No to nic, tylko czas zacząć na poważniej. Życie mija i potem szkoda że się nie zaczęło. Polecam ma początek https://www.youtube.com/channel/UCMw2Q9HWVURE0fpWROlAj_A
Pozdrawiam
Piotr, sorry if I caused you any problems.
No problems at all. Page was short unavailable due to network issues.
Świetna sprawa, zwłaszcza kiedy propagacja szwankuje i stacji z wschodnich granic stacje nie wychodzą zbyt dobrze…
Witam.
Bardzo dobry projekt. Wszystko jest przejrzyste i intuicyjnie się obsługuje. Często odsłuchuję co w eterze słychać. Mam dość stary odbiornik Yaesu FRG-100, ale antenka, to tylko MLA 30+, wystawiona za okno. Nie zbiera tyle co Twoja antena. Życzę dalszych sukcesów, pozdrawiam, Krzysztof.
Czy wie ktoś jak włączyć dźwięk na iPadzie ?
Jaka wersja strony ładuje się u Ciebie? Taka jak na komputerze, czy mobilna? Zwykle powinien być widoczny przycisk włączający audio w niektórych przeglądarkach/systemach.
80m działa super. Czy podpowiesz jaką antenę na 40m i co do niej dołożyć aby to sprawnie działało z odbiornikiem SDR. Planuję uruchomić swój amatorski SDR
Wszystko zależy od Twojej lokalizacji i możliwości antenowych. Są SDRy, które za główną i jedyną antenę mają mini whipa, inne natomiast pełnowymiarowe yagi na masztach gdzieś na odludziu :). U mnie aktualnie antena jest jedna na wszystkie pasma.
Myślałem o dipolu na 40M. Sprawdzi się takie rozwiązanie?
Wszystko zależy od lokalizacji. Dipol to podstawowy rodzaj anteny, dobry na pewno na początek. Napisz w jakiej lokalizacji mieszkasz, jakie masz możliwości dot. budowy anten itp.
Dzień dobry, Jak korzystać z tego radia?
Polecam na początek lekturę http://sp9moa.moa.edu.pl/wp-content/uploads/2015/12/WebSDR_Przewodnik.pdf – punkt dotyczący instalacji Java można pominąć.
Cześć.
Coś masz teraz uszkodzone w paśmie 80 metrów, bo nie słychać żadnej stacji. W moim Yaesu FRG-100 słychać ich dość sporo, mimo malutkiej anteny AOR SA7000.
Faktycznie przycięło się. Dzięki za informacje, poprawione!
Dodam przycisk, żeby można było mi raportować szybko problemy!
Witaj Piotrze SO8OO . Pochwały dla Ciebie za serwer WEB SDR . Zazdroszczę tak niskich QRM jak i ukłony za kawał pracy włożonej w ten odbiornik 🙂 Dla mnie wielki plus, że użyłeś do obsługi protokół WEB SDR ( dzięki też. że umieściłeś go w aplikacji Pocket RXTX ) a nie OpenWebRx, fakt, Open … umożliwia dekodowanie np. FT8 ale na tym plusy się kończą … OpenWebRX, który jakością dźwięku niestety nie grzeszy a tu u Ciebie odsłuch jak bym u siebie słuchał. Jako następne pasmo kierował bym się na 20m. U nas 2m i 70cm już powoli kuleje, wszyscy na cyfrę przechodzę … ( jakaś taka moda teraz jest ? ) Z QO-100 bym się wstrzymał, chyba, że dla siebie. W sieci jest już sporo odbiorników on-line. A może jako następny odbiornik to by mógł byś na pasmo sond meteo ? W Twoje okolice to chyba tylko Wrocław się pojawia ?
Będzie 20m, będzie też QO-100, będą też i najniższe pasma VLF, 630 i 2200 m 🙂
Jaka kolejność i kiedy trudno mi powiedzieć dokładnie. Najprawdopodobniej 20m jako pierwsze.
Terenowo kiepsko u mnie (spora dolina), więc VHF/UHF to problem – do meteo itp trzeba by yagi na rotorze pewnie udostępnić a na to nie jestem na razie gotowy :). OpenWebRX jest i działa, dekoduje FT8 i wrzuca raporty na pskreporter – widoczne tam jako stacja SN0E (teraz widzę, że się przycięło na kilku pasmach, zrestartowałem – powinno już na nowo logować).
No nie wiem..niskie szumy bo odbiornik jakiś tępy albo antena.Ja na mojej starej 820tce odbieram znacznie lepiej..Wyposażenie: TS-820 , antena delta pozioma, położenie: przedmieścia miasta przemysłowego koło Krakowa.
Antena jest kierunkowa, skierowana na NW i odbiera raczej dość nisko. Faktycznie lokalne stacje odbierane na nisko powieszonym dipolu czy poziomej delcie mogą wychodzić lepiej. Zapraszam na mój kanał na YT – znajdziesz tam transmisje, gdzie odbieram całkiem przyzwoicie stacje z NA, co było by ciężkie do zrobienia na typowych antenach w podmiejskich warunkach.
Cześć.
Znów coś źle działa, bo nie słychać żadnych stacji, a nadają na pewno.
Mogą czasami się pojawić problemy takie czy inne. Dorobie wkrótce przycisk do powiadamiania mnie o problemach.
Wszystko to pięknie działa jest super 20 m deko brak
Dodałem dziś 20M. Zapraszam do testowania 🙂
Dodałem na górze strony formularz, gdzie można wpisać krótką informację do mnie. O ile będę w zasięgu – do minuty powinienem otrzymać informacje, że coś jest popsute.
nowe pasma? nadchodzą tłuste lata słoneczne. ja bym poszedł w 15, 12 lub 10.
No powiem że odsłuch znakomity.Bogaty też wybór filtrów audio czego inne Web SDR nie posiadają.Dzięki za udostepnienie.
Świetnie, że jest pasmo 20 metrów. Dzięki i pozdrawiam serdecznie. Krzysztof SP2-09-173
Jestem w szpitalu w Otwocku i przynajmniej wiem co się dzieje w eterze…-:)
Ciesze się, że i w takich sytuacjach odbiorniki są przydatne. Zdrowia!
Cześć.
Od wczoraj, pasmo 80 metrów jest głuche.
Dzięki za info. Proszę w przyszłości użyć formularza na górze strony. Dostanę wtedy szybko informację o tym na Telegrama.
Czy przeglądarkę operę da się skonfigurować by dało się dźwięk słyszeć?
Z tego co tak na szybko widzę na jednym z forów należy wejść na adres „opera://flags/#autoplay-policy” i wybrać „No user gesture required” (może być tutaj różnie oczywiście w różnych wersjach językowych). Po ponownym uruchomieniu przeglądarki dźwięk powinien działać. Napisz proszę koniecznie, czy to pomogło!
nie było w spisie ustawień funkcji o tej nazwie. natomiast po wejściu na stronę poprzez link który przyszedł emailem dźwięk już słychać. Szkoda że nie słychać mnie samego kiedy nadaję z 20W z pilgrima na 7mhz a mieszkam obok Kolbuszowej a w Moskwie słabiutko ale jestem słyszalny.
„Martwa strefa” niestety. Za daleko na falę przyziemną a za blisko na falę z odbicia. Posłuchaj w okolicach 7145 kHz – tam często są polskie (a w zasadzie dość często – polskojęzyczne /spoza SP/) stacje.
Znowu nie miałem dźwięku ale po wciśnięciu na stronie przycisku „chrome audio start” dźwięk ruszył
Naprawdę super sprawa, dla kogoś kto nie ma możliwości założenia anteny to super sprawa.
witam
świetnie się tego słucha
Świetnie że takie coś powstaje, gratulacje
👏
taka ciekawostka. Stacja numeryczna czy właściwie przekaz numeryczny na 4725 o 19:4319.01.2023
Dzięki za informacje. Z tego co widzę, to częstotliwość amerykańskiego wojska:
https://priyom.org/military-stations/united-states/hfgcs
Gratuluję dobrze działającego projektu, SDR autorowi pozdrawiam
Słuchałem dzisiaj rozmowy dwóch radioamatorów chyba z okolic Szczecina na 6.703MHz. Z tego co wiem to jest poniżej zakresu amatorskiego 40m. Pytanie co jest nie tak. Aplikacja na androida źle pokazuje częstotliwość (używałem Pocket RxTx Lite)? Serwer websdr coś szwankuje? Czy Panowie radioamatorzy mają rozstrojone sprzęty (obydwaj na raz?!?) Ktoś coś podpowie? Pozdrowienia dla twórcy. Kawał świetnej roboty.
To u mnie problem. Będę m.in. ten problem poprawiać w nocy z czwartku na piątek 🙂
Przynajmniej tak podziękuję…. super, że to zrobiłeś! Za nastolatka byłem aktywnym krótkofalowcem, później musiałem trochę odpuścić, ale jak widać gdy to wejdzie w człowieka to już niewychodzi 🙂 Teraz fajnie jest wskoczyć na twoją stronę i nawet z tel. posłuchać co w eterze „piszczy”. Przydało by się pasmo lotnicze, jako uzupełnienie Flightradar24.com ;). Pozdrawiam z Jasła.
Lotnictwa nie będzie. Mieszkam niedaleko Jasionki (aktualnie chyba najbardziej ruchliwe i chronione lotnisko z ruchem wojskowym w tej części Europy). Pomijając wszelkie kwestie formalne – nie do końca mam wpływ na decydowanie o tym, kto słucha tego WebSDR i nie chcę, by słuchali Ci, którzy nie powinni ;). Będzie pewnie kiedyś coś z VHF/UHF, ale nie będzie to raczej w ramach i takiej formie jak WebSDR.
A i szacun za Twoje zdjęcia na FB. Tak na pierwszy rzut oka to pewnie Mak 127 z f ~12? Zdjęcia ISS z ręki (w sensie prowadzenie jedynie głowicą foto) robiłeś czy masz jakieś prowadzenie?
Wszystko z „ręki”. Generalnie Dobson 12″ wcześniej lustrzanką a teraz spodobało mi się focenie smartfonami.
Może pasmo 11m? Na tym paśmie też toczą się ciekawe rozmowy.
Raczej szału nie będzie. Lokalnych stacji raczej nie odbiorę w mojej lokalizacji – dość głęboka dolina, bez widoku na horyzont z którejkolwiek strony. Więc tutaj raczej tylko popularne okolice 27.555 MHz, które są dostępne u mnie. Napisz, jeśli masz namiar na jakieś konkretne częstotliwości z DXowym ruchem. Pasmo 10m i okolice będzie rozbudowane ale na ile i kiedy dokładnie – nie potrafię teraz dokładnie określić.
gdzie jest regulacja siły głosu???
Po lewej stronie, zaraz koło przycisków ze stacjami numerycznymi.
5450,34 usb 60m. Chyba jakaś pogoda? To lotnisko?
To jest stacja pogodowa. Na tej konkretnej częstotliwości – a są i inne – nadaje brytyjski VOLMET (https://en.wikipedia.org/wiki/VOLMET).
Z większych ciekawostek polecam posłuchać na 4651 kHz USB (czasami trzeba sporo poczekać). To częstotliwość Shanwick Oceanic Control – kontrola lotów samolotów lecących nad Atlantykiem. Jeśli byś miał więcej pytań/ciekawych częstotliwości zapraszam na discorda https://discord.gg/7BnKmQgmMy
Super sprawa, zainspirowałeś mnie! Chyba też sprawię sobie taki dongle. Żeby móc usłyszeć ten…no, Sygnał ;D
Piotrze sztos robota 🙂 chapeau bas
Dzięki!
Dziękuję za uruchomienie tego projektu SDR. Dość często słucham. Super. Pozdrawiam Leszek
uvb76, brzęczyk to USB lub AM
Znalazłem tego websdr bo ktoś chciał sprawdzić testy łączności na pmr. No i akurat ten dar to jego oklica. pmr było by fajnie tu zobaczyć.
Mieszkam w sporej dolinie. Obawiam się, że nie ma sensu dodawania pasma PMR. Z każdej strony otoczony jestem sporymi górkami – zasięg PMR będzie u mnie bardzo, bardzo ograniczony.
